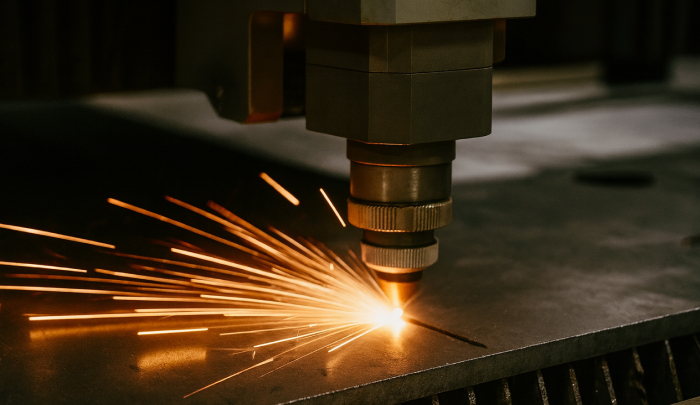

Лазерная резка металла

Лазерная резка сегодня является одной из наиболее востребованных технологий в промышленном производстве. Начиная от тонкостенных деталей аэрокосмической отрасли и заканчивая архитектурными металлоконструкциями, лазер уверенно занимает позиции там, где традиционные методы механической обработки уступают по точности, скорости или экономической целесообразности.

Тем не менее за кажущейся простотой процесса скрыта богатая физика взаимодействия электромагнитного излучения с конденсированным веществом, а грамотный инженерный подход требует глубокого понимания параметров, которые определяют качество реза.

Настоящий материал посвящён детальному разбору физических основ лазерной резки металлов, сравнению актуальных типов лазерных источников и практическим аспектам выбора технологических параметров для различных задач.

1. Физика взаимодействия лазерного излучения с металлом

1.1. Поглощение и отражение

Металлы обладают высокой отражательной способностью в видимом и ближнем инфракрасном диапазонах: коэффициент отражения меди и алюминия при длине волны 1 мкм превышает 90%. Именно поэтому вопрос выбора длины волны источника принципиален. С ростом температуры поглощательная способность металлов увеличивается: при расплавлении поверхность меди поглощает уже более 15% падающей мощности, что создаёт положительную обратную связь, ускоряющую прогрев. Ключевую роль здесь играет концепция скин-слоя: глубина проникновения электромагнитного поля в металл составляет единицы нанометров, и всё поглощение происходит в этом тонком приповерхностном слое.

1.2. Три режима удаления материала

В зависимости от плотности мощности лазерного излучения (W/cm²) реализуются три принципиально разных механизма удаления материала.

При плавлении и выдуве расплава (10⁴–10⁶ W/cm²) металл нагревается выше температуры плавления, а вспомогательный газ под давлением механически удаляет жидкую фазу из зоны реза. Именно этот режим является базовым для промышленной лазерной резки и обеспечивает производительность при приемлемом качестве кромок.

При испарении (10⁶–10⁸ W/cm²) материал переходит напрямую в газовую фазу. Данный механизм применяется для тонких плёнок и полупроводников, а также при лазерной абляции в научных целях. Тепловая зона воздействия при этом минимальна.

При фотоионизации и плазменной абляции (свыше 10⁹ W/cm²), характерной для ультракоротких импульсов фемтосекундного диапазона, материал ионизируется быстрее, чем происходит теплопередача в решётку. Это так называемый режим «холодной» абляции, при котором зона термического влияния практически отсутствует.

1.3. Зона термического влияния и её минимизация

Зона термического влияния (ЗТВ) определяется как область вблизи реза, в которой структура и свойства металла изменяются вследствие нагрева без достижения температуры плавления. Ширина ЗТВ зависит от теплопроводности материала, скорости подачи и продолжительности воздействия.

Для нержавеющей стали при волоконном лазере 3 кВт и скорости резки 3 м/мин ЗТВ составляет 0,1–0,3 мм; для меди этот параметр существенно выше из-за высокой теплопроводности. Один из ключевых инструментов снижения ЗТВ — переход к импульсному режиму работы, при котором пиковая мощность многократно превышает среднюю, а материал не успевает аккумулировать тепло.

2. Типы лазерных источников

2.1. CO₂-лазеры

Газовые CO₂-лазеры с длиной волны 10,6 мкм доминировали в промышленности с 1970-х по 2010-е годы. Длина волны хорошо поглощается большинством металлов в расплавленном состоянии, а также органическими материалами, деревом и акрилом. Среди их недостатков следует выделить низкий КПД (типично 10–15%), невозможность транспортировки пучка по оптическому волокну (требуется система зеркал) и значительные эксплуатационные расходы, связанные с заменой газовой смеси и юстировкой оптики.

2.2. Волоконные лазеры

Волоконные лазеры с длиной волны 1,06–1,08 мкм совершили революцию в промышленной обработке металлов. Их КПД достигает 30–35%, пучок транспортируется по гибкому оптическому кабелю, качество лазерного пучка (параметр M²) близко к единице, что обеспечивает исключительно малый диаметр фокусного пятна. Для чёрных металлов и нержавеющей стали волоконный лазер превосходит CO₂ по скорости реза на тонких листах (до 2 мм) в 3–5 раз. Однако для меди и латуни потребовалось создание специальных источников с длиной волны в зелёной (515 нм) или синей (445 нм) области спектра, поскольку высокая отражательная способность красной меди при 1 мкм делает обработку нестабильной и опасной для оптики.

2.3. Дисковые и диодные лазеры

Дисковые лазеры (Yb:YAG, длина волны 1,03 мкм) объединяют высокое качество пучка с мощностью до нескольких десятков киловатт и применяются в задачах сварки и резки особо толстых материалов. Прямые диодные лазеры, несмотря на низкое качество пучка, занимают нишу термического упрочнения и пайки. Прогресс в управлении пространственным качеством излучения диодных решёток открывает перспективы их применения в резке в ближайшие годы.

3. Вспомогательные газы: роль и выбор

Вспомогательный газ в зоне реза выполняет три функции: механическое удаление расплава и продуктов горения, защиту фокусирующей линзы от брызг и химическое воздействие на процесс.

Кислород (O₂) является реактивным газом: экзотермическая реакция окисления металла обеспечивает дополнительную энергию, которая может в 1,5–2 раза увеличить скорость резки углеродистой стали. Обратная сторона — оксидный слой на кромках, неприемлемый при последующей сварке без механической зачистки, а также ограниченная применимость на нержавеющих сталях.

Азот (N₂) и аргон (Ar) являются инертными газами. Азот под высоким давлением (6–20 бар) используется для «бесшлаковой» резки нержавеющей стали и алюминия: кромка получается чистой, без оксидного слоя, готовой к сварке. Давление газа при этом критично: его снижение ниже оптимума приводит к налипанию грата.

Выбор параметров давления и расхода газа является отдельной оптимизационной задачей и существенно зависит от скорости резки, толщины материала и геометрии сопла.

4. Параметры качества и их контроль

4.1. Перпендикулярность и шероховатость кромки

Основным международным стандартом для оценки качества лазерной резки металлов является ISO 9013. В нём введены классы отклонения плоскостности реза (u) и шероховатости поверхности реза (Rz5). На практике для тонколистового металла (до 3 мм) высококачественный волоконный лазер обеспечивает Rz5 ≤ 10 мкм, что нередко исключает необходимость финишной обработки кромки.

4.2. Ширина реза (kerf)

Ширина реза определяется диаметром фокусного пятна и коэффициентом увеличения линзы. Для волоконного лазера с фокусным расстоянием 150 мм типичная ширина реза составляет 0,1–0,3 мм на стали толщиной 1–6 мм. Это значение принципиально важно при проектировании деталей с жёсткими допусками на сопряжённые размеры: инженер должен учитывать kerf в модели детали или в программе раскроя.

4.3. Прожоги, грат и микротрещины

Прожоги в узловых точках контура возникают при торможении режущей головки на углах траектории. Современные ЧПУ-системы используют адаптивное управление мощностью лазера в зависимости от скорости подачи (так называемый «power follow»), что практически устраняет данный дефект. Грат (налипший расплав на нижней кромке) является следствием недостаточного давления газа или слишком высокой скорости подачи. Микротрещины характерны для закалённых и высокоуглеродистых сталей, склонных к термическому растрескиванию; в этих случаях применяется предварительный или сопутствующий подогрев.

5. Программирование и оптимизация раскроя

Эффективность лазерной резки во многом определяется качеством программирования раскроя. Современные CAM-системы (Lantek, Sigmanest, Hypertherm ProNest, TruTops Boost) решают задачу упаковки деталей с целью максимизации коэффициента использования листа, а также оптимизируют последовательность реза для минимизации холостых перемещений и снижения суммарного тепловложения в лист.

Отдельной задачей является управление перемычками между деталями (micro-joints или tabs): небольшие перемычки удерживают вырезанные части в листе, что исключает их падение на скелет и повреждение поверхности. Ширина перемычки подбирается из условия механической прочности удержания при минимальном материале, который придётся удалять вручную.

При работе с трубным лазерным оборудованием (Trumpf TruLaser Tube, BLM LT-Free и аналоги) дополнительно учитывается ориентация реза относительно сварного шва трубы и деформация профиля под собственным весом при консольном закреплении.

6. Актуальные направления развития

6.1. Ultrashort pulse (USP) лазеры в промышленности

Фемто- и пикосекундные лазеры перешли из лабораторий в промышленные линейки ведущих производителей. Их главное преимущество — практически нулевая ЗТВ — критически важно при обработке термочувствительных материалов: твёрдых сплавов, керамики, стекла, биомедицинских компонентов. Ограничивающим фактором остаётся производительность: средняя мощность USP-источников на порядки ниже, чем у непрерывных волоконных лазеров.

6.2. Многолучевая и много-зонная резка

Технология разделения пучка на несколько параллельных каналов (multi-beam cutting) позволяет одновременно резать несколько заготовок или ускорить обработку одной детали. Компания Trumpf представила концепцию BrightLine Weld, адаптированную впоследствии и для резки — управление пространственным профилем пучка в реальном времени оптимизирует форму реза на разных скоростях.

6.3. Искусственный интеллект в управлении процессом

Ведущие производители оборудования интегрируют нейросетевые алгоритмы для адаптивного управления параметрами резки в реальном времени. Акустические датчики и камеры технического зрения анализируют зону реза и корректируют мощность, скорость и давление газа без участия оператора. Это позволяет стабилизировать качество при вариациях в составе металла, его температуре и остаточных напряжениях в листе.

Заключение

Лазерная резка прошла путь от лабораторной диковинки до зрелой производственной технологии, определяющей облик современного листообрабатывающего производства. Понимание физики взаимодействия излучения с материалом, грамотный выбор источника и параметров процесса, а также эффективное программирование раскроя — три кита, на которых держится высокое качество и экономическая эффективность лазерной обработки. Дальнейший прогресс в области ультракоротких импульсов, многолучевых систем и машинного обучения будет последовательно расширять возможности технологии, открывая применения там, где сегодня лазерная резка ещё находит пределы своих возможностей.

Технический обзор подготовлен для специалистов в области лазерной обработки материалов.
