В начале февраля 2013 года пресс-служба министерства обороны Великобритании распространила сообщение, больше подходящее для известного политического триллера Дэна Брауна «Точка обмана», чем для официального сообщения военного ведомства. Суть сообщения в том, что британские солдаты, дислоцированные в Афганистане, уже некоторое время успешно применяют в ходе боевых операций уникальный 16-граммовый беспилотный летательный аппарат (БЛА) вертолетного типа, получивший звучное название «черный шершень» («Black Hornet»).

Заглянуть за стену

«Британские войска применяют на передовой в Афганистане наноразмерную беспилотную авиационную систему, с помощью которой получают важную информацию», «британские солдаты в Афганистане первыми приступили к эксплуатации ручных наноразмерных разведывательных вертолетов», «фотографии демонстрируют солдат, использующих нано-БЛА «Блэк Хорнет» на передовой» — такие сообщения появились в британских и ведущих мировых СМИ в начале февраля 2013 года.

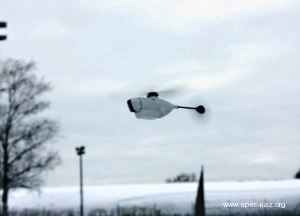

Действительно, еще в 2012 году британский воинский контингент, дислоцированный в Афганистане, получил в опытную эксплуатацию новые уникальные «беспилотники» вертолетного типа — сверхмалые аппараты «Блэк Хорнет». По сообщениям британских источников, включая военное ведомство, британские военнослужащие используют данный нано-БЛА в качестве средства наблюдения и разведки в ходе проводимых ими операций. «Блэк Хорнеты» оказались незаменимы во время рейдов поисковых групп, особенно в населенных пунктах, когда применение обычных «беспилотников», находящихся сегодня на вооружении ВС Великобритании и армий стран-союзниц, нецелесообразно, ограниченно или просто физически невозможно. К примеру, миниатюрный «черный шершень» может помочь бойцам увидеть, что творится внутри дома, в подвале или за ближайшим дувалом.

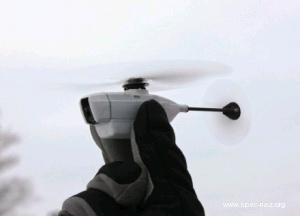

Плюс к тому, благодаря чрезвычайно малым массо-габаритным характеристикам — масса 16 граммов, длина 10 сантиметров, высота 2,5 сантиметра и диаметр несущего винта 12 сантиметров, «беспилотник» может без затруднений переноситься любым военнослужащим. А его запуск производится весьма просто — с руки. При этом «Блэк Хорнет» может передавать на пульт управления видео- и фотоинформацию в реальном масштабе времени, а сам пульт управления имеет размеры с небольшой «планшетник», но имеющий максимально возможную защиту от пыли, грязи, влаги и ударных нагрузок.

«Блэк Хорнет» существенно повышает наши возможности, особенно с учетом его малой массы, — подчеркивает сержант Кристофер Петербридж (Sergeant Christopher Petherbridge) из разведки бригады британских ВС, дислоцированной в Афганистане (военная база «Кэмп Бастион» — главная база британского воинского контингента в Афганистане, расположена к северо-востоку от Лашкаргаха, столицы провинции Гильменд). — Мы используем его для обнаружения огневых точек повстанцев и осмотра опасных участков местности перед тем, как начнем пересекать их. Эксплуатация аппарата — весьма простая и предоставляет нашим парням уникальные возможности».

Журналистам также удалось взять небольшое интервью у майора Адама Фодена (Major Adam Foden), командира этого британского разведподразделения. Майор рассказал об использовании нано-БЛА более подробно: «Блэк Хорнет» является действительно уникальной разработкой, дающей нам революционные возможности. Ранее мы были вынуждены отправлять солдат вперед — в дозор — для ведения разведки и обнаружения вражеских стрелков, скрывающихся внутри зданий. Теперь же мы просто отправляем «Блэк Хорнет» внутрь сооружений — посмотреть, что там внутри, и найти безопасный путь. «Беспилотник» работает великолепно, а передаваемое им изображение на монитор — очень качественное и четкое. При этом «Блэк Хорнет» настолько мал и имеет столь низкий уровень шума, что местное население даже не видит и не слышит его».

Имеющие опыт эксплуатации «черных шершней» британские солдаты подчеркивают также, что при действии «нано-беспилотника» внутри не отличающихся хорошей освещенностью афганских жилых и хозяйственных построек, где, как ожидается, находятся боевики «Талибана», аппарат практически незаметен. Повышенной скрытности нано-БЛА способствуют низкая освещенность, пыль и серые, земляные или глиняные стены построек. Так что боевики просто не догадываются о том, что за ними наблюдает искусственный «шершень», малогабаритной оптико-электронной камере которого все эти условия не страшны — ведь она как раз и предназначена для эффективной работы в условиях низкой освещенности. Правда, пока на аппараты ставят камеры дневного видения, то есть в условиях полной темноты (ночи), они эффективно функционировать не могут. Оснащение аппаратурой для круглосуточного применения нано-БЛА — это работа на перспективу.

«Передаваемое аппаратом изображение имеет хорошее качество, — подчеркивает еще один британский разведчик, — так что мы можем легко отличить гражданского от боевика «Талибана», а также определить, каким оружием он располагает. После этого мы можем разработать адекватный план наших действий. Такая тактика позволяет сэкономить нам массу времени и избавляет от многочисленных ошибок. Возможности целевой нагрузки аппарата позволяют «зуммировать» камеру вплоть до того, чтобы рассмотреть лицо конкретного человека и удерживать камеру на нем настолько длительное время, чтобы осуществить его классификацию. Определить, входит ли этот человек в список важных целей».

Описание системы

На сайте разработчика уникального «нано-беспилотника», компании «Прокс Дайнэмикс» (Prox Dynamics AS), беспилотная авиационная система (БАС) PD-100 PRS «Блэк Хорнет» представлена просто и незатейливо — «ваша персональная разведывательная система». И это действительно так. При внешнем виде, как у широко распространенных игрушечных вертолетов (по большому счету, он и создан-то на базе одной из таких игрушек), «беспилотник» оснащен уникальной целевой нагрузкой, которая обеспечивает возможность передачи в реальном масштабе на дальность до 1000 метров высококачественной разведывательной видео- и фотоинформации.

PD-100 является, вероятно, первой в мире серийно выпускаемой и принятой на вооружение миниатюрной беспилотной разведывательной авиационной системой, способной оказать эффективную помощь специалистам силовых и правоохранительных ведомств, а также агентствам по чрезвычайным ситуациям, в ходе ведения боевых действий, осуществления специальных операций и борьбе с преступностью, а также при оценке последствий природных и техногенных катастроф. И уж точно «Блэк Хорнет» — это первая в мире наноразмерная БАС, получившая боевое крещение.

Более широкий спектр задач, которые могут решаться с помощью БАС «Блэк Хорнет», выглядит следующим образом:

поисково-спасательные операции в интересах военных и гражданских;
разведка в помещениях и в стесненных пространствах;
осмотр препятствий;
наблюдение с высоты птичьего полета за общей ситуацией в интересующем районе;
осмотр объекта и его идентификация
(классификация);
наблюдение за объектом с близкого расстояния;
контроль в ходе массовых мероприятий, включая сопряженные с возможными противозаконными актами (действиями);

осмотр объектов ядерного комплекса и других промышленных и военных объектов высокого риска — например, объекты химического производства — как в процессе рутинного контроля, так и во время и после аварий или катастроф.

Особенностями беспилотной авиационной системы «Блэк Хорнет» являются:

малые массо-габаритные характеристики, позволяющие транспортировать весь комплекс в пространстве ограниченного объема (фактически даже не в рюкзаке, а в кармане или карманах);
малое время приведения в рабочее положение (по данным разработчика, система может быть приведена в рабочее положение всего за минуту — то есть через минуту после поступления команды нано-БЛА уже поднимется в воздух);
возможность применения «нано-бесилотника» в различной обстановке — на открытом пространстве и в помещениях ограниченного объема;
малая заметность БЛА в оптическом (видимом) и акустическом диапазонах (по словам представителей компании-разработчика, уже на расстоянии 3 метров шум «Блэк Хорнета» человеку не слышен);
простота обслуживания и эксплуатации — для подготовки специалиста к практическому применению беспилотной авиационной системы «Блэк Хорнет» требуется минимальное время, не сравнимое с той подготовкой, которую проходят операторы малых БЛА военного и гражданского назначения, причем оператору не требуется наличия летного опыта (фактически данный БЛА — оснащенная высокотехнологичной полезной нагрузкой игрушка);
возможность определения точных географических координат объекта (цели) благодаря наличию приемника сигналов спутниковой навигационной системы;
безопасность эксплуатации — эксплуатация аппарата, как и сам нано-БЛА, не создает угрозы личному составу или воздушным судам;
возможность многократной эксплуатации.

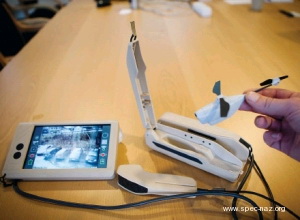

В варианте полной комплектации беспилотная авиационная система PD-100 PRS «Блэк Хорнет» включает в свой состав: два наноразмерных беспилотных летательных аппарата и комплект наземной аппаратуры. Комплект наземной аппаратуры, в свою очередь, включает в свой состав базовую станцию с системой передачи, приема и обработки информации и системой управления нано-БЛА (малогабаритный пульт без джойстика, только кнопки), а также малогабаритный дисплей.

Комплект наземной аппаратуры предназначен для осуществления планирования полетного задания, его исполнения и анализа; интеграции всех составных элементов беспилотной авиационной системы и обеспечения их эффективной и исправной работы; получения и хранения данных о полетном задании и видео- и фотоданных, получаемых с борта «беспилотника»; а также обеспечения связи с внешними потребителями информации и интеграции беспилотной авиационной системы в сетецентрическую систему ведения боевых действий. Хранение нано-БЛА и его транспортировка осуществляются в небольшом контейнере, где он также подзаряжает свою аккумуляторную батарею. В военном варианте комплекса три контейнера — для пульта управления и два для нано-БЛА стыкуются в один.

Малогабаритный дисплей нано-БЛА получил обозначение PDD и представляет собой VGA-дисплей прямоугольной формы, заключенный в противоударный и влагонепроницаемый прорезиненный корпус размерами 206 х 120 х 24 миллиметра и массой 600 граммов (не включая элементы питания). Слева на корпусе имеются две кнопки: «вкл./выкл.» и контроль яркости. Эффективное использование дисплея возможно днем и ночью. Разрешение экрана — 800 х 480 пикселей. Данный элемент наземной станции отличается — как, впрочем, и другие элементы — малым уровнем потребления энергии.

Общая масса всей беспилотной авиационной системы «Блэк Хорнет», исключая дисплей, составляет, по данным компании-разработчика, не более одного килограмма (при наличии двух нано-БЛА). Размеры контейнера (сумки) с комплектом из двух нано-БЛА составляют 20 х 8,5 х 5 сантиметров.

Нано-БЛА «Блэк Хок» — вертолетного типа, с несущим и рулевым (хвостовым) двухлопастными винтами. Рулевой винт расположен справа. В носовой части фюзеляжа «беспилотника» размещена полезная нагрузка (по одним данным, три миниатюрные камеры, а по другим данным — одна оптико-электронная камера). Конструкционный материал — преимущественно композиционные материалы. Источник питания — аккумуляторная батарея, перезарядка которой может быть выполнена в течение 5 минут. Масса аппарата вместе с целевой нагрузкой — 16 граммов (масса полезной нагрузки, по данным разработчика, — около 2 граммов), дальность действия линии обмена данными — команды управления и передача разведданных — около 1000 метров.

В состав системы управления полетом нано-БЛА входят: мини-ЭВМ, инерциальный блок, приемник сигналов спутниковой навигационной системы, акселерометры, датчик давления воздуха, компас, оборудование цифровой линии обмена данными, антенны и пр. (общая масса размещенной на борту электроники составляет 3 грамма). Управление полетом нано-БЛА осуществляется по командам оператора или с использованием автопилота, причем бортовая система управления полетом обеспечивает учет сноса ветром — по данным, поступаемым от датчика давления воздуха, акселерометров и приемника сигналов спутниковой системы навигации (американская НАВСТАР/GPS).

Во время испытаний первого опытного «беспилотника» в апреле 2008 года был обеспечен устойчивый полет при боковом ветре 3,8 узла, то есть около 2 м/с (около 7 км/ч), а серийный аппарат может, как утверждает компания-разработчик, работать при ветре скоростью до 10–15 узлов (5,1–7,7 м/с). Управление полетом нано-БЛА и его целевой нагрузкой оператор может осуществлять только с использованием одной руки. Запуск «беспилотника» осуществляется с руки, а посадка — автоматически в заданной точке. Кроме того, при нарушении работы линии обмена данными или разрядке аккумуляторной батареи нано-БЛА автоматически возвращается в точку запуска.

Полетные режимы нано-БЛА «Блэк Хорнет»: автономный полет в заданном районе или по заданному маршруту, выход к назначенному объекту и висение в его районе с целью постоянного получения информации, а также оперативная работа по командам оператора. Максимальная скорость полета нано-БЛА — 10 м/с (36 км/ч), стандартная эксплуатационная скорость — 5 м/с (18 км/ч), а продолжительность полета может достигать 25–30 минут — в зависимости от конкретных условий эксплуатации (влажность, температура, ветер и пр.).

А теперь история создания

Разработка «Блэк Хорнет» была начата компанией «Прокс Дайнэмикс», расположенной в норвежском Хвальстаде, в апреле 2008 года. В общей сложности были построены и прошли испытания пять опытных нано-БЛА и соответствующей аппаратуры. При этом инженеры компании длительное время осуществляли испытания и анализ различных схем будущего нано-БЛА, включая схемы: традиционную с несущим и рулевым двухлопастными винтами; соосными несущими винтами; квадрокоптер — с четырьмя двухлопастными несущими винтами. В конечном итоге выбор остановили на традиционной схеме — как обеспечивающей наиболее приемлемые скоростные характеристики и позволяющей получить необходимую продолжительность полета (хотя это и создало дополнительные сложности ввиду необходимости создания автопилота высокой сложности).

Однако во второй половине 2012 года руководство «Прокс Дайнэмикс» обнародовало информацию о том, что, основываясь на опыте, полученном в ходе создания, серийного выпуска и войсковой эксплуатации нано-БЛА «Блэк Хорнет», специалисты компании приняли решение вновь вернуться к схеме квадрокоптера — в той же размерности планера «беспилотника» и диаметра несущих винтов, как и на нынешнем PD-100. Цель данной работы — проверить возможность создания нано-БЛА с четырьмя несущими винтами в той же весовой нише (16 граммов) и определить практическую ценность такой беспилотной авиационной системы.

Впервые широкому кругу специалистов компания «Прокс Дайнэмикс» продемонстрировала свою систему «Блэк Хорнет» на выставке средств борьбы с терроризмом (Counter Terrorist Expo), проходившей в Лондоне в апреле 2011 года. Примерно в то же время интерес к разработке норвежских инженеров проявили британские военные. Первый контракт от МО Великобритании — на разработку, испытание и запуск в серийное производство беспилотной авиационной системы PD-100 — оценивается в районе 2,5 млн. фунтов стерлингов (ок. 4 млн. долларов).

После проведения оценки нового БЛА британское министерство обороны подписало с компанией «Мальборо Комьюникейшнс» (Marlborough Communications Ltd, графство Сюррей, Великобритания) контракт стоимостью 20 млн. фунтов стерлингов (ок. 31,4 млн. долларов), согласно которому та должна была поставить МО Великобритании 160 таких «беспилотников» с сопутствующим оборудованием, а также обеспечить их эксплуатацию и материально-техническое обслуживание в ходе всего жизненного цикла (последний зарубежные эксперты оценивают в несколько лет). В свою очередь, компания «Мальборо Комьюникейшнс» является лицензированным дистрибьютором норвежской компании «Прокс Дайнэмикс», которая является разработчиком нано-БЛА и выполняет его окончательную сборку (равно как и всей системы) и поставку в утвержденном варианте комплектации. Следует отметить, что в связи с ростом объема производства руководство компании «Прокс Дайнэмикс» приняло решение поручить сборку наземных станций норвежской компании «Хапро» (Hapro AS).

Примечательно, что в 2012 году компания-разработчик была удостоена приза международной «беспилотной» организации «UVS International» за инновационную разработку и запуск в серию первой в мире наноразмерной беспилотной авиационной системы, а несколько дней спустя компания «Прокс Дайнэмикс» получила уже норвежскую награду, присуждаемую в области электроники (Norwegian Vebjørn Tandberg Elektronikkprisen 2012, приз имени известного норвежского инженера Вебьёрна Тандберга). Данная награда была присуждена компании за высокие достижения в области высоких технологий, причем к ней прилагался чек на 250 тысяч норвежских крон (около 45,5 тыс. долларов) и еще один чек — на предоставление консультационных услуг со стороны государственной организации «Инновационная Норвегия» («Innovation Norway») на сумму 100 тысяч норвежских крон (18,2 тыс. долларов).

И самое интересное:

Немного отойдем от официальной части, дело в том что идея о системе БПЛА вертолетного типа появилась у Квачкова Владимира Васильевича еще в 2000 годах и также как и некоторые инициативы о создании войск специального назначения ВС России. Аналитическую записку по этому вопросу Путину лично в руки передали в марте 2000 года; о предложениях по созданию семейства вертолётных беспилотников руководству страны через НГШ было известно ещё в начале 2000-х (нулевых как говорят) годов. Где сейчас Квачков В.В., все прекрасно знают, где всплыли БПЛА вертолетногт типа тоже понятно отсюда вопрос кто же все таки предатель???

Поставка — только государственным структурам

Серийное производство «черных шершней» стартовало в начале 2012 года, в июне 2012 года компания собрала и поставила заказчику уже сотый по счету нано-БЛА, а до конца 2012 года компания уже выпустила 500 «беспилотников» (это может говорить о наличии и других заказчиков — ведь британское минобороны заявило пока лишь о наличии контракта на 160 «черных шершней»). Окончательные испытания беспилотной авиационной системы в интересах британского минобороны проводились на Кипре, после чего руководством МО Великобритании и было принято решение направить партию нано-БЛА в Афганистан для оценочной эксплуатации в боевых условиях (по данным компании-разработчика, «Блэк Хорнет» достиг «эксплуатационного» статуса в мае 2012 года).

«Блэк Хорнет» позволяет нашим войскам существенно повысить эффективность ведения разведки. Он имеет небольшую массу и может легко переноситься солдатами во время рейдов, — отмечает британский министр по делам вооружений, обеспечения и технологий Филип Данн (Philip Dunne, Minister for Defence Equipment, Support and Technology). — Закупка систем для ведения разведки и наблюдения является одним из ключевых пунктов нашей 10-летней программы вооружений, и мы… будем уделять важное внимание инвестициям в подобного рода высокотехнологичные разработки».

Добавим: согласно упомянутой программе вооружений, которая была утверждена в 2012 году, на закупку различных систем по статье «разведка, наблюдение и целеуказание» (Intelligence, Surveillance, Target Acquisition and Reconnaissance — ISTAR) в течение следующих 10 лет британское министерство обороны планирует израсходовать около 4,4 млрд. фунтов стерлингов, в том числе значительную часть — на закупку беспилотных авиационных систем различных классов и назначения. Кроме того, еще 15,7 млрд. фунтов стерлингов намечается израсходовать по статье «информационные системы» (Information Systems and Services — ISS).При этом на сайте компании-разработчика содержится весьма интересное сообщение: «Персональная разведывательная система PD-100 «Блэк Хорнет» подпадает под действие норвежского законодательства в области контроля за вооружениями и может поставляться только правительственным организациям». Так что простой обыватель или частный «сыскарь» данную систему приобрести, по крайней мере открыто, не сможет.
